PVC管材擴口機的擴口工作原理
介紹了PVC管材擴口機及其膠漲模頭的工作原理。
粘接和承插聯接是塑料PVC管道的主要和常見的聯接方式,都需要對PVC管材進行擴口定型,即平漲和膠漲。這兩種擴口的形式不一樣,主要有擴口模頭決定的,

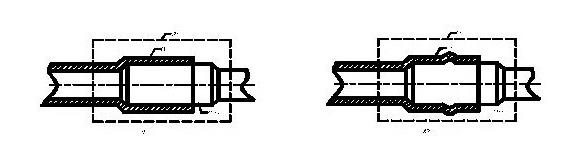

粘接和承插聯接是PVC塑料管道的主要和常見的聯接方式,都需要對管材進行擴口定型,即平漲和膠漲。這兩種擴口的形式不一樣,主要有擴口模頭決定的,其擴口的工作形式如下圖:
對擴口機來說,工作原理是一樣的,只是平漲主要用在小口徑的PVC管材上,重量輕,體積小,移管工作臺結構略有不同,
250A型擴口機為例說明。

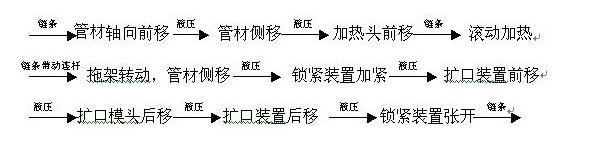

擴口工序是需要多個動作連貫實現的,相對其它附機來說比較復雜。為便于理解,擴口機的工作過程可以用流程圖表示如下:
這一系列動作完成管材的輸送,側向傳輸,滾動均勻加熱,管材的加緊,擴口形成等工作過程,其中擴口在封閉的成型室中進行,采用高壓成型,擴口結束后用循環水進行冷卻。根據設備型號和生產廠家的不同,也有采用真空成型,風冷的。
所有過程是通過汽缸、油缸或鏈條傳動執行動作,限位開關或光電管實現限位控制,通過PLC或計算機后臺程序進行時間、溫度等參數的設置,保證所有過程協調一致工作。
